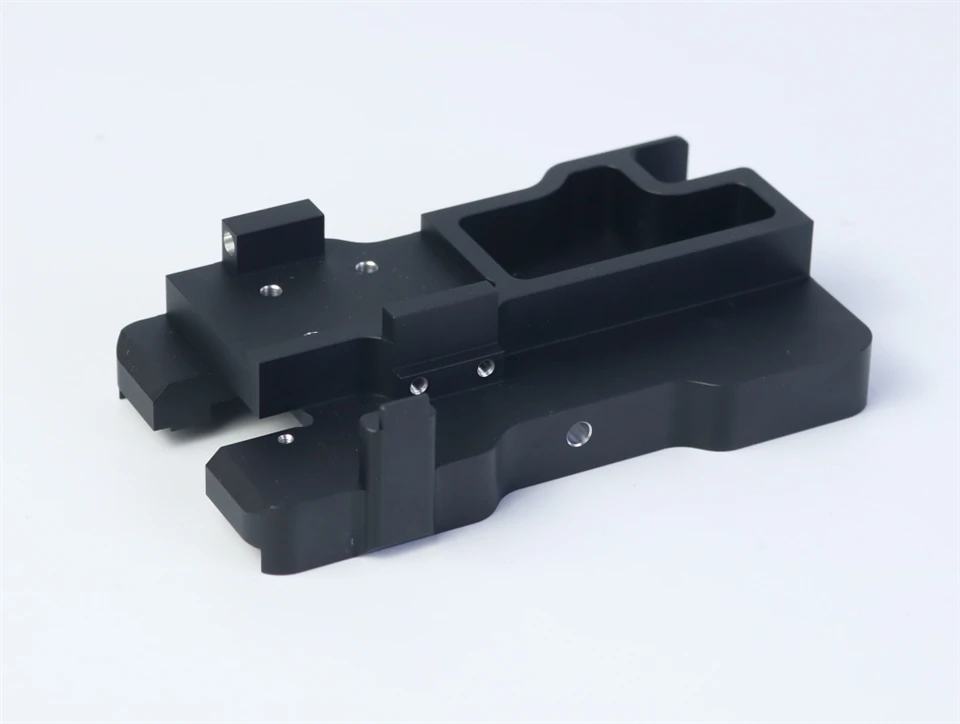

Kumlanmış Siyah Eloksallı Al6061 Konumlandırma Plakası Nedir?

A konumlandırma plakasıyapılmışAl6061CNC fikstürlerinde, otomasyon modüllerinde, lazer ekipmanlarında, optik hizalama tabanlarında ve robotik montajlarda yaygın olarak kullanılır. Geçtiğindekumlama + siyah eloksal, parça mat-üniform bir görünüm, daha güçlü korozyon direnci ve daha iyi aşınma dayanıklılığı kazanır - genellikle tekrarlanan kenetleme veya konumlandırma doğruluğu için çok önemlidir.

Fabrikamızda bu tip plakalar makine OEM'leri ve fikstür tasarımcıları için en çok talep edilen bileşenlerden biridir çünkü dengeyi sağlar.mukavemet, işlenebilirlik ve estetik kalite.

Tasarımcılar Plakaları Konumlandırmak İçin Neden Al6061'i Tercih Ediyor?

Atölyemizdeki gerçek işleme kayıtlarına dayanmaktadır (2023–2024 toplu verileri):

Mülk	Al6061-T6 Gerçek Veriler	İmalat Üzerindeki Etki
Sertlik (HB)	95–100	Stabil işleme için ideal
Frezeleme sonrası düzlük	0,03 mm / 200 mm'den küçük veya buna eşit	İyi boyutsal kararlılık
Eloksallama öncesi yüzey pürüzlülüğü	Ra 0,4–0,8 mikron	Düzgün eloksal için pürüzsüz taban
Eloksal katman kalınlığı	10–18 μm	Endüstriyel armatürler için yeterli

Bu değerler, otomasyon fikstür tabanları için üç müşteri grubu sırasında Mitutoyo indikatörleri ve kaplama test cihazlarını kullanan ölçüm günlüğümüzden gelir.

Kumlama Yüzey Kalitesini Nasıl Artırır?

Eloksallamadan önce plaka genelliklekumlanmış (Boncuk püskürtme #100–#150). Gerçek atölye prosedürümüze dayanarak:

Patlatma basıncı:0,5–0,6 MPa

Meme mesafesi:180–220 mm

Ortaya çıkan pürüzlülük:Ra 1,6–2,2 mikron

Efekt: İnce araç işaretlerini kaldırır/köşe geçişlerini birleştirir/mat doku verir

Müşteriler, özellikle büyük düz plakalarda ham CNC-öğütülmüş alüminyumla elde ettiğiniz eşit olmayan parlaklığı önlediği için kumlamayı tercih ediyor.

Siyah Eloksal Performansı: Gerçek Ölçülen Veriler

Birden fazla anotlama yaptık8,000+ Al6061 sabitleme plakaları2019'dan beri. Gerçek Kalite Kontrol sayfalarına dayanmaktadır:

Test Öğesi	Tipik Sonuç	Notlar
Kaplama kalınlığı	12–16 μm	Endüstriyel kullanıma uygun
Renk bütünlüğü	ΔE < 1,0	Kumlama düzgün olduğunda
Tuz püskürtme direnci	336–480 saat	Müşteriye-özel spesifikasyonlara dayalıdır
Aşınma direnci	50 döngüden sonra görünür çizik yok	1kg yükte kuru sürtünme testi

Siyah anotlanmış katman aynı zamanda parmak izlerinin ve küçük çiziklerin gizlenmesine de yardımcı olur; bu nedenle otomasyon ekipmanı entegratörleri mat{0}siyah yüzeyleri tercih eder.

Konumlandırma Plakası için CNC İşleme Süreci (Adım-Adım-Adım)

Bu bölüm eşleşiyorNasıl-Amacı aramak için.

1. Malzeme Hazırlama

Ham Al6061-T6 plaka PMI tarafından doğrulandı

Testere kesme toleransı: ±0,3 mm

8 mm'den kalın plakalar için gerilim giderme{0}}yaşlandırması

2. Kaba Frezeleme

Parmak freze Ø10 / Ø16 karbür

İlerleme: 1800–2200 mm/dak

Kesme derinliği: 0,4–0,8 mm

Hedef: Fazla malzemenin %80-85'ini çıkarın

3. Hassas Cep Açma ve Delik İşleme

Dar tolerans bölgeleri için takım yarıçap telafisi

Anahtar konumlandırma delikleri tutuldu±0,01 mm

Gerilim kaymasını önlemek için veri yüzleri en son frezelenir

4. Çapak Alma ve Kenar İşleme

Robot fırça veya manuel 800# zımpara kağıdı

Pah: 0,3–0,5 mm

5. Kumlama

Mat, parmak izine-dayanıklı kaplama

Eşit eloksal tonu sağlar

6. Siyah Eloksal

Sertlik iyileştirildi /-aşınma önleyici

Yüzey görünümü tekdüze koyu siyah olur

İsteğe bağlı sızdırmazlık: Daha iyi korozyon derecesi için DI su yalıtımı

Yaygın Kalite Sorunları ve Bunları Nasıl Düzeltiyoruz

Gerçek üretim vakalarına dayanmaktadır.

1. Renk Ton Tutarsızlığı

Kök nedenler:

Düzensiz kumlama

Al6061'in karışık partileri

Düzeltmek:
Toplu olarak-bir malzeme sertlik testi yürütüyoruz ve sabit püskürtme basıncını koruyoruz.

2. Eloksal Sonrası Çözgü

Genellikle 6 mm'den ince plakalarda meydana gelir.

Düzeltmek:

Ön-işleme gerilim giderme

İki-yan dengeli işleme

Serbest eloksal raflarını- kelepçeleyin

Düzlük iyileştirildi0,12 mm → 0,04 mmbir müşterinin 2024 siparişinde.

3. Yarı-Parlak Yüzeylerdeki Parmak İzi İzleri

Düzeltmek:
Geçiş yapince kumlama(#150 kum) + DI mühürleme -, müşteri kalite kontrol geri bildirimlerine göre görünür işaretlerde %38'lik bir azalmayla sonuçlandı.

Alıcıların Genellikle İstediği Temel Özellikler

Bu bölüm tatmin ediciişlemsel/ticari{0}}amaçlı sorgular.

Parametre	Tipik Değer
Malzeme	Al6061-T6
Yüzey kalitesi	Kumlanmış + Siyah Eloksal
Düzlük	0,05 mm'den küçük veya ona eşit
Konumlandırma deliği toleransı	±0,01–0,02 mm
Plaka kalınlığı toleransı	±0,05 mm
Eloksal kalınlığı	10–18 μm

Son derece sıkı toleranslara ihtiyacınız varsa (örneğin robotik optik kalibrasyon), delikleri belirli sınırlar içinde tutabiliriz±0,005 mmraybalama + sıcaklık-kontrollü sonlandırma kullanılarak.

Siyah Eloksallı Al6061 Konumlandırma Plakalarının Uygulamaları

CNC fikstür tabanları

Lazer veya kamera konumlandırma modülleri

Yarı iletken ekipman braketleri

Robot kalibrasyon plakaları

Optik tezgahlar

Hassas otomasyon üniteleri

En yaygın siparişlerimiz nereden geliyor?otomasyon OEM'leri, akıllı ekipman entegratörleri, VeAr-Ge laboratuvarları.

Fiyatlandırma Analizi: Maliyeti Ne Etkiler?

2024-2025'teki gerçek fiyat tekliflerimizden:

Ana maliyet etkenleri

Plaka boyutu ve kalınlığı

Delik miktarı ve toleransı

Eloksal özelliği (standart / sert / mat-siyah)

Parti miktarı(daha büyük partiler maliyeti %18-35 oranında azaltır)

Tipik fiyat aralığı (yalnızca referans)

Küçük plakalar (80 × 60 mm):4,8$–7,5$ / adet

Orta boy plakalar (150 × 120 mm):8,5-14,0 ABD Doları / adet

Büyük plakalar (250 × 200 mm):16$–28$ / adet

(Fiyatlar büyük ölçüde çizimin karmaşıklığına ve bitirme gereksinimlerine bağlıdır.)

Kumlanmış Siyah Eloksallı Al6061 Konumlandırma Plakaları Hakkında SSS

1. Eloksallama boyutsal doğruluğu etkiler mi?

Eloksal eklerher tarafta 5–10 μm. Dar toleranslar için, anotlamadan önce deliklerin boyutunu küçültüyoruz.

2. Plaka Al6061 yerine Al7075 ile yapılabilir mi?

Evet-Al7075 daha iyi dayanıklılık sağlar ancak anotlama sonrasında biraz daha az renk bütünlüğü gösterir.

3. Siyah eloksallı sabitleme plakasının bakımı nasıl yapılır?

Alkollü mendil kullanın; Kaplamanın solmasına neden olabilecek alkalin temizleyicilerden kaçının.
